Externí anténu je nutné použít, pokud je nutné Heatit Z-Water 2 nainstalovat v kovové rozvodnici. Kov zabraňuje šíření Z-Wave signálu.
Externí Anténa: Heatit External Antenna Antenna for 868MHz - 2.4GHz - 4G - Thermo Floor AS
Heatit Z-Water 2: Heatit Z-Water 2, pro 9 okruhů podlahového topení, Z-Wave | Yatun.cz
Co je potřeba provést
- Sundejte plastový kryt zařízení Heatit Z-Water 2
- Vyvrtejte do krytu díru, abyste mohli protáhnout anténu
DOPORUČENÍ: Doporučujeme díru vyvrtat z boku
POZNÁMKA: Použijte vrták takového průměru, aby se dal protáhnout kabel s konektorem. - Protáhněte kratší kabel s menším konektorem UFL do krytu. Vetší SMA konektor musí být venku.
- Konektor připojte na desku PCB v Heatit Z-Water 2.
POZNÁMKA: Umístění zobrazeno níže v bodě Umístění konektoru pro externí anténu. - Přiklopte kryt na zařízení.
UPOZORNĚNÍ: Pozor na anténní kabel a konektor. Nesmí se poškodit ani odpojit. - Zařízení zapojte dle dokumentace a zapojte delší kabel, kdy anténa musí být vyvedená mimo rozvodnici.
- Neuzavírejte rozvodnici, ale přidejte Heatit Z-Water 2 do Z-Wave řídicí jednotky.
- V Z-Wave řídicí jednotce je nutné nastavit Parametr 8, o velikosti 1 byte, na hodnotu 1.

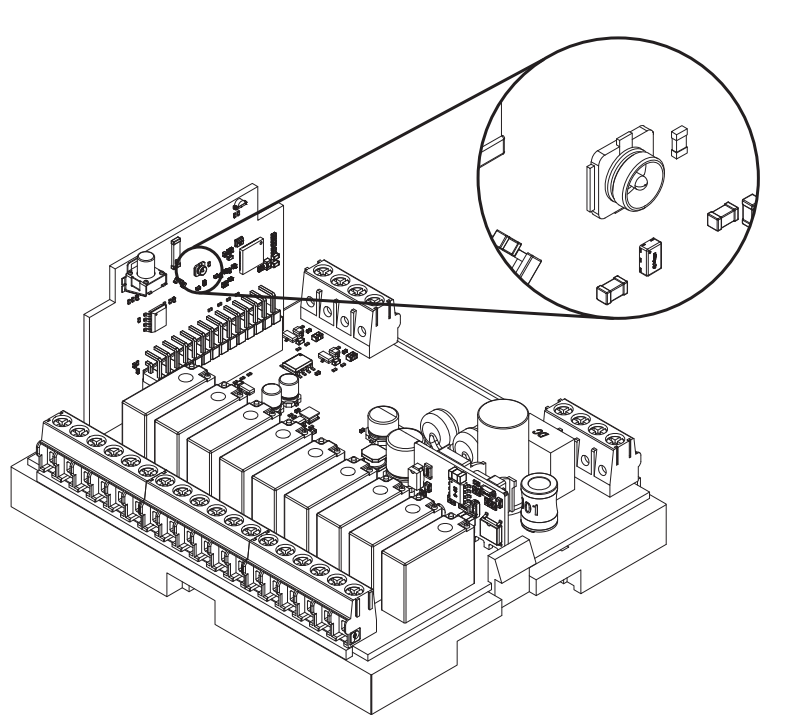

Umístění konektoru pro externí anténu
