1. Úvod

Použití Rithum Switch neposkytuje pouze možnost ovládat scény a zařízení třetích stran, ale lze jej také použít jako termostat (Rithum Stat) prostřednictvím vestavěného teplotního senzoru. Funkce ovládání klimatizace Rithum Switch přepínají přednastavené scény pro povolení nebo zakázání topení. Pro skutečnou integraci s panelem FIBARO Climate jsou však vyžadovány další funkce. Tento průvodce popisuje požadavky a integrační kroky, aby se Rithum Switch stal nedílnou součástí systému ovládání klimatizace FIBARO.


Pro koho je tato příručka určena?

Pokud jste uživatelem Rithum Switch – nebo plánujete instalaci přepínače v blízké budoucnosti – a chcete integrovat funkci termostatu do systému ovládání klimatizace FIBARO, najdete v této příručce potřebné informace pro úspěšné použití.


2. Jak integrovat Rithum Switch

Požadavky

  • FIBARO Home Center 3 (HC3) nebo Home Center 3 Lite (HC3L) kompatibilní s FW 5.120 nebo vyšším

  • Rithum Switch kompatibilní s FW 3.0 nebo vyšším

  • FIBARO Core Pro Plugin pro Rithum Switch

  • FIBARO Climate Plugin pro Rithum Switch (Poznámka: Tento byl nyní spojen s pluginem Fibaro Core)

  • FIBARO Quick App Temperature sensor pro Rithum Switch

  • FIBARO Thermostat Quick App pro Rithum Switch

  • FIBARO Quick App (soubory ke stažení)

  • Notebook/PC s prohlížečem a (wifi) sítí

Kroky instalace Rithum Switch (část 1)

  1. Nainstalujte Rithum Switch pomocí dodaných instalačních pokynů.

  2. Zapněte Rithum Switch a přejděte do menu 'Settings'. Chcete-li to provést, klepněte na horní záložku, kde se zobrazuje venkovní teplota a čas. Poté stiskněte a podržte tlačítko nastavení, dokud se neobjeví menu.

  3. Vyberte 'Network' a následně spárovanou Wi-Fi síť. Poznamenejte si IP adresu Rithum Switch: _\ . _\ . _\ . _\

  4. Vraťte se do menu 'Settings' a vyberte 'Rithum Stat'. Ujistěte se, že 'Thermostat Enabled' je zakázáno (disabled). Tím se deaktivuje lokální funkce termostatu Rithum Switch a umožní nám to použít Rithum Switch jako termostat pro platformu FIBARO.

  5. Ukončete menu nastavení a vraťte se na obrazovku 'Scenes' Rithum Switch.

Kroky instalace Rithum Switch Quick Apps ve Fibaro Home Center 3

  1. Otevřete Dashboard Home Center 3 (HC3) ve svém prohlížeči na notebooku/PC a přihlaste se pomocí administrátorských údajů.

  2. Otevřete 'Devices' (Zařízení) v menu nastavení (ozubené kolečko vlevo dole na obrazovce).

  3. Klikněte na tlačítko 'Add device' (Přidat zařízení) v pravém horním rohu.

  4. Vyberte 'Other device' (Jiné zařízení).

  5. Z horní řady možností vyberte 'Upload file' (Nahrát soubor). Pro specifické funkce jsou k dispozici dva soubory Quick App:

    • Rithum_Switch_Temp_Sensor_QA.fqax : Quick App pro teplotní senzor v HC3

    • Rithum_Switch_Thermostat_QA.faqx : Quick App pro aktivaci Rithum Switch jako termostatu v HC3

  6. Najděte soubor Quick App teplotního senzoru ve složce, kde je uložen, a otevřete jej. Quick App bude nainstalována a zobrazena v seznamu zařízení na HC3.

  7. Umístěte nové zařízení teplotního senzoru do požadované místnosti.

  8. Opakujte kroky 3 až 7 pro Thermostat Quick App (pokud je to žádoucí).

Poznámka: Funkce termostatu závisí na teplotním senzoru, takže pro použití funkce termostatu musí být nainstalovány obě Rithum Switch Quick Apps. Pokud chcete v platformě Home Center 3 pouze zviditelnit teplotní senzor Rithum Switch, postačí Quick App (QA) teplotního senzoru. Pokud má být k panelu FIBARO Climate připojeno více Rithum Switchů, bude nutné nainstalovat sadu Quick App pro každou jednotku Rithum Switch.


RITHUM SWITCH TEMPERATURE SENSOR QUICK APP (QA Teplotního senzoru):

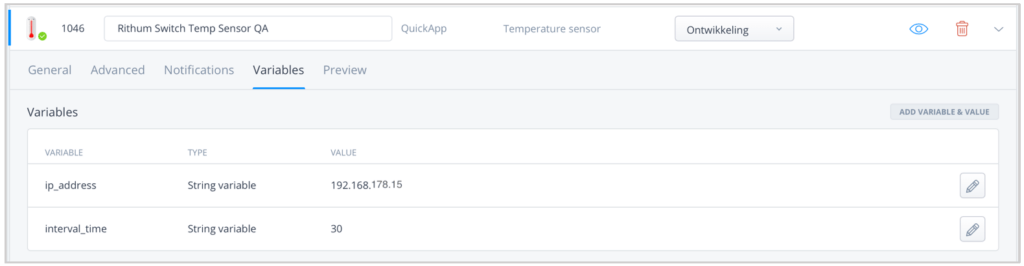

  1. Otevřete Quick App teplotního senzoru Rithum Switch (QA) v seznamu 'Devices' a vyberte záložku 'Variables' (Proměnné).

  2. Zde zadejte požadované informace pro správnou funkci této QA. K tomu použijte ikonu 'změnit' (tužka) na pravé straně proměnné.

  • ip_address: Zadejte sem IP adresu Rithum Switch, kterou jste si poznamenali v první instalační sekci, například: 192.168.178.15

  • interval_time: Zadejte sem počet sekund mezi 'okamžiky načtení' teploty z Rithum Switch. Výchozí hodnota je 30s.

POZNÁMKA: Nenastavujte tuto časovou hodnotu příliš nízko, protože to zbytečně zatěžuje síť, částečně proto, že změny teploty v místnostech jsou obvykle pomalý proces.

  1. Stiskněte tlačítko 'Save' (Uložit) a krátce poté se na FIBARO Dashboard zobrazí teplota z Rithum Switch.


RITHUM SWITCH THERMOSTAT QUICK APP (QA Termostatu):

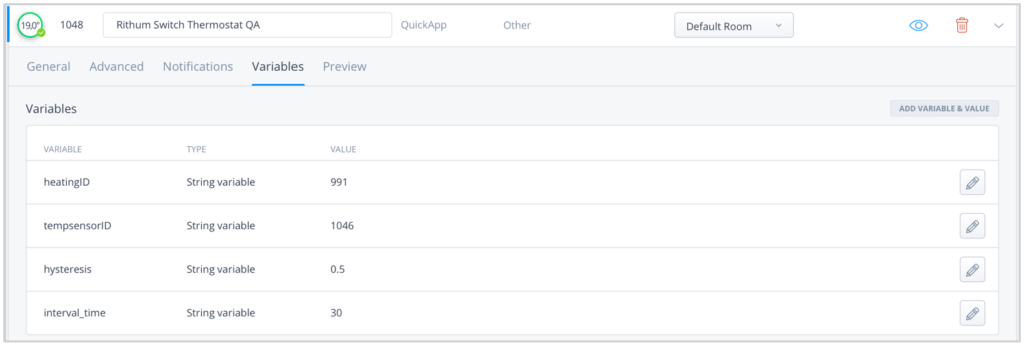

  1. Otevřete Quick App termostatu Rithum Switch (QA) a vyberte záložku 'Variables'. Zde zadejte údaje potřebné pro správnou funkci této QA. K tomu použijte ikonu 'změnit' (tužka) na pravé straně proměnné:

  • heatingID: Zadejte sem ID zařízení spínací jednotky, která zapíná/vypíná topení. Může to být například Smart Modul nebo Smart Switch.

  • tempsensorID: Zadejte sem ID zařízení teplotního senzoru místnosti. Pravděpodobně to bude ID QA teplotního senzoru Rithum Switch, ale je možný i jiný teplotní senzor.

  • hysteresis (Hystereze): Toto označuje horní a dolní teplotní rozdíl, při kterém termostat zapne nebo vypne. Pokud je naměřená teplota nižší než cílová teplota mínus nastavená hystereze, spínač topení se aktivuje. Pokud je naměřená teplota vyšší než cílová teplota plus nastavená hystereze, spínač topení se deaktivuje. Mezi těmito naměřenými hodnotami nebude provedena žádná akce. DOPORUČENO: Pokud používáte radiátory, je dobrá hystereze 0.5 stupně. Pro ovládání podlahového topení (= pomalejší) je lepší nastavení 0.3 stupně. Zápis hodnoty je celé číslo a desetinná tečka, takže 1 nebo 0.3.

  • interval_time: Zadejte sem počet sekund mezi 'kontrolními okamžiky' QA termostatu. DOPORUČENO: Nenastavujte příliš nízko, protože to zbytečně zatěžuje HC3, částečně proto, že změny teploty v místnostech jsou obvykle pomalé.

  1. Stiskněte tlačítko 'Save' (Uložit).

  2. Obě Quick Apps jsou nastaveny a připraveny k použití.

Konfigurace panelu Fibaro Home Center 3 Climate

  1. Otevřete 'Climate dashboard' na stránce nastavení (kolečko vlevo dole na obrazovce).

  2. Vytvořte klimatickou zónu (climate zone) pro místnost, kde má být teplota řízena. Chcete-li to provést, stiskněte tlačítko 'Add zone' (Přidat zónu) (vpravo nahoře na dashboardu).

  3. Pro konfiguraci klimatu ('Climate Configuration') použijte možnost 'Manual' (Manuální), když k tomu budete vyzváni.

  4. Dejte nové klimatické zóně vhodný název (např. 'Obývací pokoj') a vyberte teplotní senzor ze seznamu. S největší pravděpodobností to bude QA teplotního senzoru Rithum Switch, ale je možný i jiný teplotní senzor.

  5. V části 'Sections / Rooms' (Sekce / Místnosti) vyberte Quick App 'Rithum Switch Thermostat', aby se Rithum Switch stal nedílnou součástí regulace teploty v dané místnosti.

  6. Klikněte na 'Add' (Přidat) pro aktivaci nové zóny.

  7. Nastavte požadované teploty (set points) pro jednotlivé části dne na celý týden, aby byla v kteroukoli denní dobu řízena správná teplota.

DOPORUČENO: Doporučuje se provádět ruční dočasné nastavení teploty pro každou klimatickou zónu v aplikaci a NE přes QA termostatu Rithum Switch v aplikaci Yubii, protože klimatická zóna nepoužívá nastavenou hodnotu QA termostatu. To může vést k nesynchronizované dočasné ruční nastavené hodnotě.


Abyste předešli takové situaci, můžete se rozhodnout virtuální termostat 'skrýt'. Skrytí QA termostatu Rithum Switch v prostředí FIBARO lze provést výběrem virtuálního zařízení a na záložce 'Advanced' (Upřesnit) zaškrtněte políčko 'Device hidden' (Zařízení skryto). Tím zmizí 'z dohledu', ale stále bude v pozadí plnit svou funkci.


Pokud má termostat přesto zůstat viditelný, doporučuje se nepoužívat jej pro dočasné ruční úpravy teploty. Pro nastavení dočasné ruční požadované hodnoty použijte klimatickou zónu.


Poznámka: QA termostatu Rithum Switch je vhodná pouze pro topení. Proto vždy nastavte provozní režim ('operating mode') pro klimatickou zónu na 'Heating' (Topení).


Kroky instalace Rithum Switch (část 2)

  1. Z obrazovky 'Scenes' Rithum Switch přejděte do menu 'Settings' pomocí horní záložky, kde se zobrazuje venkovní teplota a čas. Poté stiskněte a podržte tlačítko Rithum, dokud se neobjeví menu.

  2. Vraťte se do hlavního menu a vyberte 'Integrations' a poté 'Add Integration'.

  3. Nainstalujte FIBARO Core a FIBARO Climate Plug-in výběrem příslušného pluginu.

  4. Vyplňte požadované údaje (IP adresa, login, heslo). Po navázání spojení klikněte na OK.

  5. Nainstalujte FIBARO Climate Plug-in výběrem příslušného pluginu. Vyberte již připojené HC3, aby Rithum Switch mohl navázat kontakt.

  6. Ze zobrazeného seznamu vyberte ID zařízení QA teplotního senzoru, aby došlo ke spárování.

  7. Opakujte tuto akci, dokud nebudou všechny klimatické zóny vybaveny správným teplotním senzorem. Klikněte na 'OK'.

  8. Vraťte se na začátek menu 'Settings'.

  9. Vraťte se na hlavní obrazovku 'Scenes' Rithum Switch.

Tímto je Rithum Switch integrován do systému řízení klimatizace FIBARO Home Center 3. Lze přidat více Rithum Switchů jako termostaty, ale mějte na paměti, že všechny samostatné Rithum Switche vyžadují své vlastní FIBARO pluginy, které je nutné zakoupit pro každý Rithum Switch.


3. Temperature Sensor Quick App

Quick App teplotního senzoru umožňuje uživatelům FIBARO přistupovat k naměřené pokojové teplotě z Rithum Switch. Přepínač je vybaven vlastním teplotním senzorem a prostřednictvím této Quick App lze naměřenou hodnotu použít v platformě FIBARO Smart Home. K dispozici je několik zajímavých funkcí, jako například:

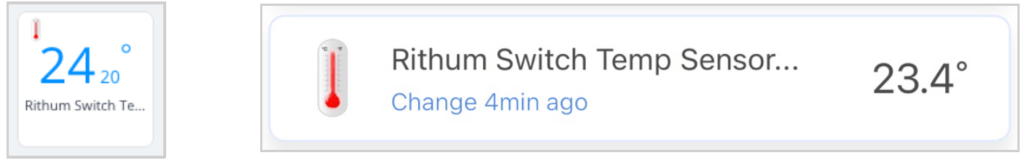

  • Zobrazení naměřené teploty na FIBARO dashboardu a v aplikaci Yubii.

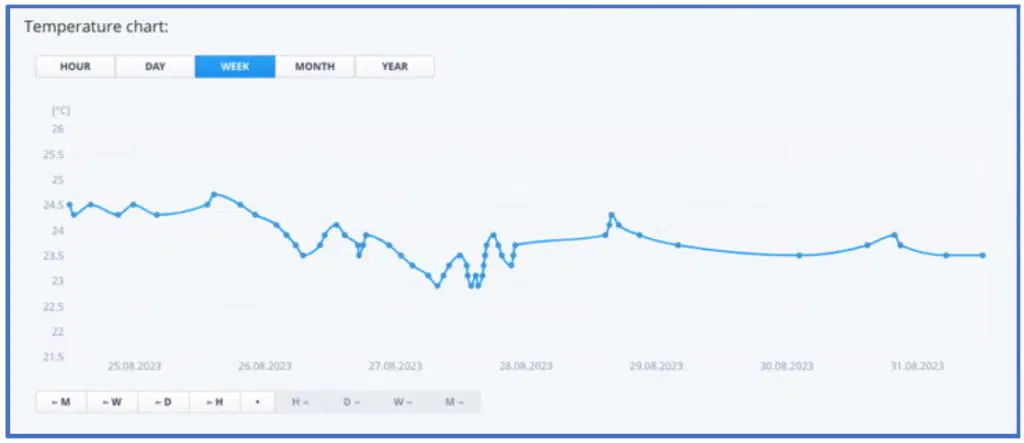

  • Naměřená teplotní data jsou ukládána na Home Center 3 a mohou být zobrazena v teplotním grafu. Tento graf lze nalézt v nastavení zařízení QA teplotního senzoru, pod záložkou 'Advanced'.

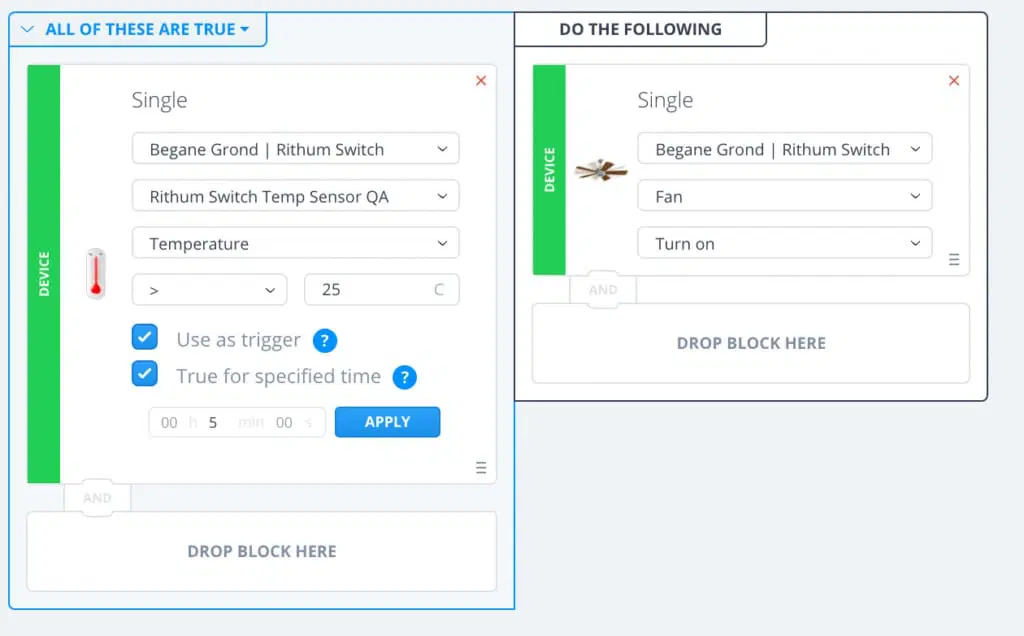

  • Jako vstup pro FIBARO scény (SCÉNA: Pokud je teplota v místnosti příliš vysoká po dobu 5 minut, zapni ventilátor).


4. Thermostat Quick App

Kromě měření teploty je Rithum Switch také termostat. Nebylo by tedy skvělé, kdybychom mohli tento 'termostat' plně integrovat do klimatizační platformy FIBARO Home Center 3? Rithum Switch Thermostat Quick App promění Rithum Switch v termostat s řízením 'hystereze'. Hodnotu hystereze lze použít k určení, kdy se topení zapne nebo vypne, aby se udržela požadovaná pokojová teplota. Termostat s nastavenou teplotou 20 stupňů a hysterezí 0.5 stupně se bude chovat následovně:

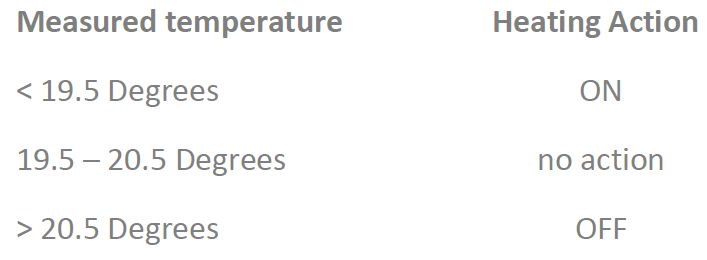

  • (Příklad: Zapne při 19.5°C, vypne při 20.5°C)

To zabraňuje tomu, aby požadavek na teplo často zapínal/vypínal zdroj tepla kolem nastavené teploty. Protože topení je poměrně 'pomalý' proces (chvíli trvá, než se místnost zahřeje) a metody topení se mohou lišit (radiátory, podlahové topení, elektrické nebo infračervené), je někdy třeba zjistit, jaká je nejlepší hodnota hystereze. Doporučení je 0.5 stupně pro radiátory a 0.3 stupně pro podlahové topení. Někdy může malá úprava poskytnout lepší tepelný komfort.

S Thermostat Quick App lze termostat Rithum Switch virtuálně zobrazit v prostředí FIBARO, jako například:

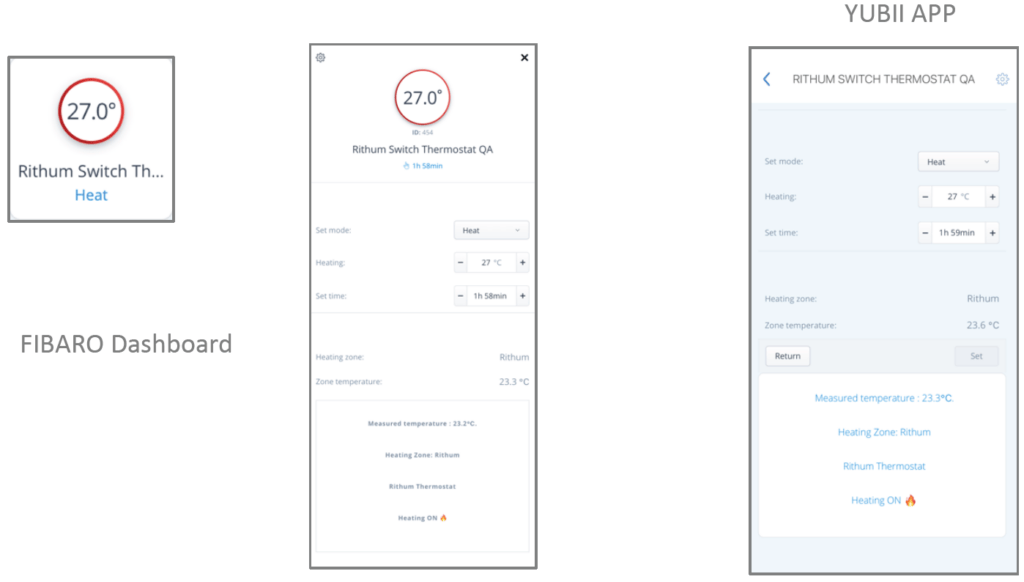

  • Zobrazení termostatu na FIBARO dashboardu a v aplikaci Yubii.

DOPORUČENO: Jak již bylo zmíněno, pokud se Rithum Switch Thermostat Quick App používá společně s FIBARO Climate Dashboard, důrazně se doporučuje provádět dočasné (ruční) úpravy teploty na klimatické zóně (climate zone) a ne na QA termostatu. Ruční nastavení na termostatu v aplikaci se nepřebírají do Climate Dashboard, takže zůstanou viditelné různé nastavené teploty. Rithum Switch Thermostat Quick App sleduje ruční nastavení na climate dashboardu.


5. Zobrazení termostatu na Rithum Switch

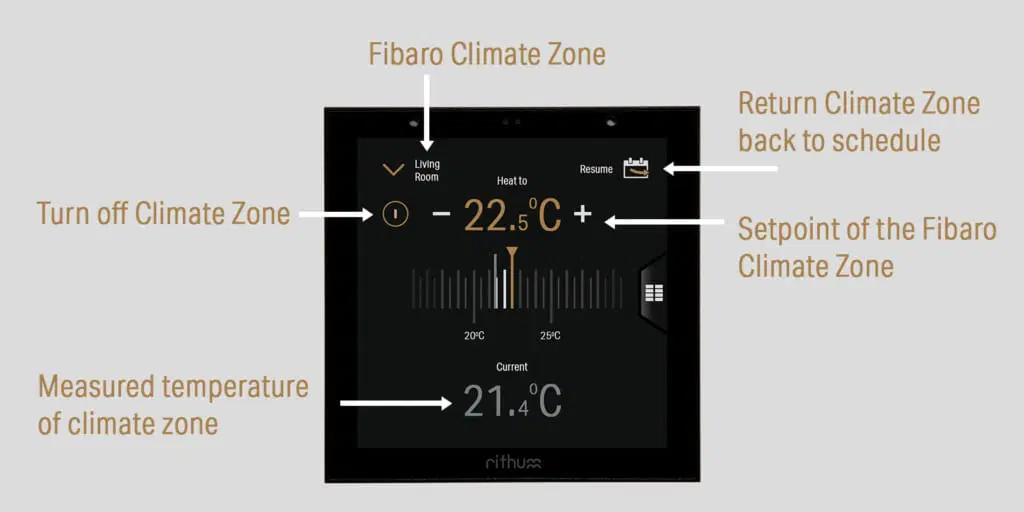

Jakmile je integrace dokončena podle kroků popsaných v instalačních kapitolách, je termostat Rithum Switch plně funkční součástí systému řízení klimatizace FIBARO. Níže uvedený displej ukazuje specifické funkce Rithum Switch.


6. FAQ (Často kladené dotazy)

Jaký druh spínače bych měl použít k ovládání 'Zdroje tepla' ('Heating Source')? To částečně závisí na typu použitého zdroje tepla, například na ústředním topném kotli nebo infrapanelu. Poraďte se se svým distributorem/instalačním technikem Fibaro o nejlepším řešení pro váš scénář.


Někdy je rozdíl v nastavených teplotách mezi klimatickou zónou/Rithum Switch a QA termostatem v aplikaci, proč tomu tak je? Pravděpodobně je požadovaná teplota nastavena na QA termostatu, ta ale NEPŘEDÁVÁ nastavenou teplotu do klimatické zóny. Ruční změna nastavené teploty na QA termostatu má malou přidanou hodnotu. Pokud je třeba dočasně upravit nastavenou teplotu, udělejte to ve specifické klimatické zóně (climate zone)!


Změnou požadovaného nastavení teploty na Rithum Switch měníte nastavení propojené klimatické zóny, nikoli nastavení QA termostatu. Pokud je změněna klimatická zóna, QA termostatu převezme nové nastavení.


Doporučuje se QA termostatu skrýt. Nadále funguje jako termostat, pouze nastavení není uživateli viditelné.


Mohu ovládat Opentherm? Ne, Opentherm je specifický protokol vytápění používaný pouze konkrétními výrobci. Virtuální termostat Quick App je založen na ON/OFF spínání kotle. Moderní kotle ústředního topení jsou dokonale schopné samy modulovat, aby dosáhly energetické účinnosti. Pokud by bylo požadováno ovládání Opentherm, je možné propojit řešení vytápění TADO s Rithum Switch prostřednictvím našeho Tado pluginu.


Vytvořil jsem klimatickou zónu, ale nevidím ji v aplikaci Yubii. Proč?

  1. Přejděte na stránku nastavení na dashboardu Home Center 3.

  2. Zvolte možnost 6. 'Access' (Přístup).

  3. Vyberte příslušného uživatele a stiskněte tlačítko 'Manage access' (Spravovat přístup).

  4. V horním menu vyberte 'Temperature zones' (Teplotní zóny).

  5. Vyberte klimatickou zónu(y), ke které chcete dát příslušnému uživateli přístup.

  6. Stiskněte 'Save' (Uložit).


Existuje teplotní rozdíl mezi teplotním senzorem Rithum Switch a jiným (Z-Wave) teplotním senzorem. Lze to upravit? Ponechte teplotní senzory na stejném místě po nějakou dobu (~1 hodinu), aby se oba mohly 'aklimatizovat'. Pokud by se výsledek měření stále lišil (> 0.5 stupně), podívejte se na další krok.

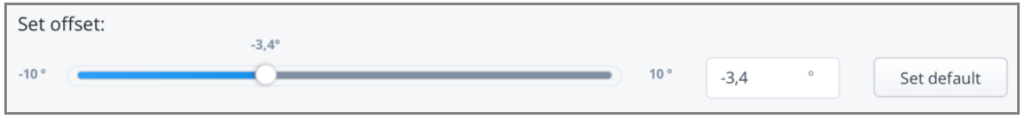

Kvůli různým příčinám mohou nastat teplotní rozdíly mezi různými (typy) teplotních senzorů. K jejich kompenzaci lze zadat takzvané 'off-set' hodnoty. V nastavení QA teplotního senzoru Rithum Switch, na záložce 'Advanced' najdete posuvník, kterým lze rozdíly v měření kompenzovat.

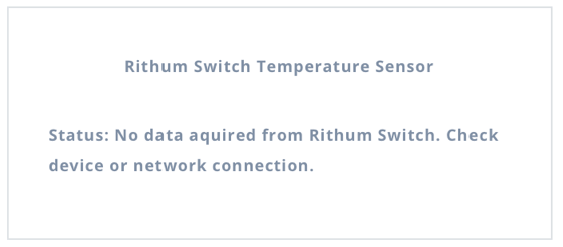

Již se nehlásí žádné nové údaje o teplotě. Co by to mohlo být? Je možné, že teplotní senzor již není připojen k Rithum Switch. To lze zkontrolovat v náhledové obrazovce (ikona oka) v aplikaci Yubii nebo na dashboardu Home Center 3. Může se zobrazit níže uvedená zpráva (Warning notification).

Obvykle Rithum Switch obdržel novou IP adresu ze sítě. V důsledku toho jej HC3 nemůže dosáhnout, proto prosím zkontrolujte IP adresu Rithum Switch a ujistěte se, že je stejná jako IP adresa v proměnných Quick App.


POZNÁMKA: V některých routerech je možné 'uzamknout' IP adresu ke konkrétnímu zařízení. Poté zařízení vždy dostane od routeru stejnou IP adresu. Tomu se říká 'rezervace IP', 'Pevná IP' nebo 'IP binding', v závislosti na značce síťového routeru.


Quick App se zastaví se zprávou 'attempt to index nil value' v konzoli FIBARO. Co by to mohlo být? Tato zpráva naznačuje, že informace chybí nebo jsou nesprávné. Zkontrolujte data zadaná v proměnných; že žádná pole nejsou prázdná, zadaná data jsou správná a že HeatingID je v systému přítomno.
